Hvad gør Schneider ILM1001P01A0000 til en praktisk integreret servoløsning?

I moderne maskinautomatisering afhænger bevægelsesydelse af mere end motorkraft alene. Ingeniører skal også overveje skabsplads, ledningskompleksitet, feedbacknøjagtighed, installationskrav, drejningsmomentkapacitet og langtidsholdbarhed. DeSchneider ILM1001P01A0000løser disse udfordringer ved at kombinere en servo motor og integreret drevarkitektur i én feltmonteret bevægelseskomponent.

Forstå Schneider ILM1001P01A0000

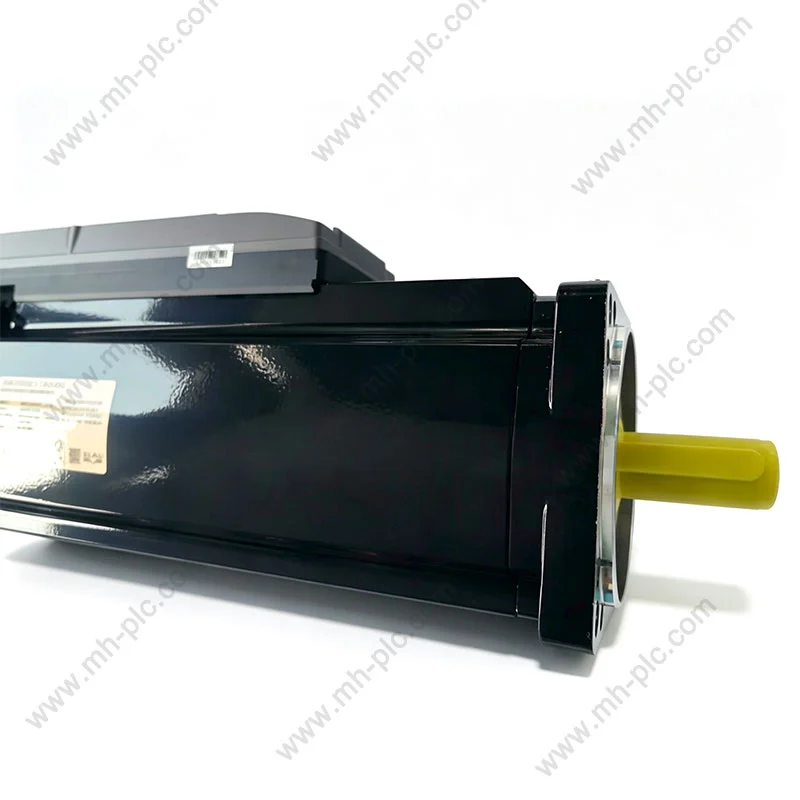

Schneider ILM1001P01A0000 er ikke blot en konventionel selvstændig servomotor. Den tilhører Lexium 62 ILM-familien og integrerer drevelektronik med motoren, så bevægelseskomponenten snarere kan placeres tættere på maskinmekanismen end at kræve, at al drivelektronik skal forblive inde i et centralt styreskab. Schneider Electric identificerer enheden som et integreret drev med en 100 mm motor flange, enkelt motorstak, glat aksel, SinCos single-turn feedback og ingen bremse.

Denne arkitektur kan være særlig værdifuld for modulære maskiner. I stedet for design af hver bevægelsesakse omkring et traditionelt motor-plus-kabinet-drev arrangement, maskinbyggere kan distribuere bevægelseskomponenter tættere på individuelle maskinmoduler. Resultatet kan blive en renere maskinarkitektur og potentielt enklere udvidelse, når flere uafhængige akser er påkrævet.

Nøglespecifikationer på et øjeblik

Korrekt teknisk identifikation er det første skridt, når du vælger en erstatningsservo komponent. Følgende specifikationer er baseret på producentens produktdata og understøttende teknisk dokumentation.

Specifikationer skal altid verificeres i forhold til den seneste producents dokumentation og den nøjagtige maskinkonfiguration før installation.

Hvordan den integrerede servoarkitektur hjælper

Konventionelle servosystemer adskiller sædvanligvis motoren fra drevet. Dette arrangement kan fungere ekstremt godt, men det kan kræve betydelig skabsplads, strømkabler, feedback ledninger og yderligere ingeniørarbejde, når en maskine indeholder mange akser.

ILM-arkitekturen tager en anden tilgang ved at integrere drevet direkte med servomotoren. For modulære maskiner kan dette reducere mængden af bevægelseshardware der skal koncentreres i hoved-elskabet.

The actual reduction in wiring, cabinet volume, and installation time depends on the komplet systemdesign. These benefits should therefore be evaluated at machine level, rather than assumed from the motor specification alone.

Almindelige bevægelseskontrolproblemer, den kan løse

At vælge en servomotor bør begynde med maskinens problemer frem for med en katalognummer. Adskillige tilbagevendende problemer gør integreret servoteknologi attraktiv for moderne udstyrsbyggere.

1. Begrænset el-skabsplads:Maskiner med mange servoakser kan hurtigt forbruge værdifuld kabinetvolumen. A distribueret arkitektur kan hjælpe med at flytte nogle bevægelsesfunktioner tættere på akserne.
2. Komplekse motordrevne ledninger:Traditionelle systemer kan involvere separate motorkraft-, feedback- og kontrolforbindelser. En korrekt konstrueret integreret arkitektur kan reducere kompleksiteten af det overordnede forbindelsesstrategi.
3. Svær modulær maskinudvidelse:Maskiner har ofte brug for valgfrie stationer eller ekstra bevægelsesmoduler. A distribueret servoarkitektur kan understøtte mere fleksible mekaniske layouts.
4. Placeringsinkonsistens:Pålidelig feedback er afgørende for kontrolleret bevægelse. ILM1001P01A0000 bruger en absolut single-turn SinCos Hiperface feedback system.
5. Udskiftningsusikkerhed:Køb af en lignende motor uden at kontrollere aksel, bremse, feedback, kraft, og monteringsspecifikationer kan resultere i kompatibilitetsproblemer.

Ydeevnefunktioner, der betyder noget i praksis

En af de vigtigste egenskaber ved Schneider ILM1001P01A0000 er forholdet mellem effekt, drejningsmoment, hastighed og feedback. Enheden yder 600 W nominelt udgangseffekt og en nominel hastighed på 3000 rpm. Dens nominelle drejningsmoment er 1,9 N·m, mens kontinuerligt stall-moment er specificeret til 2,5 N·m og peak stall-moment ved 9,6 N·m.

Disse tal bør ikke fortolkes som udskiftelige driftsvurderinger. For For eksempel betyder maksimal drejningsmoment ikke, at en maskine kan arbejde kontinuerligt ved 9,6 N·m. Den faktiske driftscyklus, accelerationsprofil, termiske forhold og bevægelse controllerindstillinger bestemmer, om en bestemt applikation er egnet.

Feedback er en anden vigtig overvejelse. Modellen bruger en absolut single-turn SinCos Hiperface feedback system med 128 perioder. Denne feedback-arkitektur er især relevant til applikationer, hvor kontrolleret positionering og hastighedsfeedback er centrale for maskinens ydeevne.

Egnede industrielle applikationer

Fordi ILM1001P01A0000 er en del af PacDrive 3-økosystemet, er det især relevant for automatiseret maskineri, der kræver koordineret servobevægelse. Den nøjagtige egnethed afhænger af den komplette controller og maskinarkitektur.

Modellen bør ikke automatisk anses for at være egnet til enhver maskine i disse kategorier. Applikationsteknik er fortsat afgørende, især for vertikale akser, belastninger med høj inerti, højcyklusmaskiner eller miljøer med usædvanlige mekaniske eller termiske forhold.

Overvejelser om installation og integration

En vellykket installation starter med mekanisk kompatibilitet. ILM1001P01A0000 bruger en 100 mm motorflange og en 19 mm akseldiameter, med en 40 mm aksellængde. Monteringsarrangementet omfatter fire monteringshuller.

• Bekræft motorflangens dimensioner før mekanisk installation.
• Kontroller 19 mm akseldiameteren mod koblingen eller transmissionen.
• Bekræft aksellængde og tilgængelig mekanisk frigang.
• Bekræft monteringshulmønsteret og kravene til fastgørelse.
• Bekræft, at applikationen ikke kræver en holdebremse.
• Bekræft feedback og kontrolsystemkompatibilitet.
• Kontroller de nominelle forsyningskrav til det komplette bevægelsessystem.
• Gennemgå miljøforhold, herunder temperatur, forurening og fugt.
• Brug passende kabler, stik, jordforbindelse og beskyttelsesforanstaltninger.

Modellen er specificeret uden holdebremse. Dette er især vigtigt for lodrette akser eller applikationer, hvor en last skal forblive stationær ved servostrøm er fjernet. I sådanne tilfælde skal maskindesigneren afgøre, om en uafhængig mekanisk holdeløsning eller en anden motorkonfiguration er påkrævet.

Schneiders produktdokumentation bør konsulteres for den nøjagtige elektriske, mekaniske, idriftsættelses- og sikkerhedskrav gældende for installationen.

Hvad skal du tjekke før du bestiller

Udskiftningsprojekter mislykkes ofte, fordi køber kun bekræfter varenummeret og fysisk fremtoning. En bedre købsproces verificerer den komplette konfiguration.

Tilgængeligheden kan også variere efter region og distributionskanal. hos Schneider Electric nuværende produktliste identificerer denne model som et ikke-lagerprodukt i dets U.S.A. distributionskontekst, så købere bør bekræfte den aktuelle leveringstid og regional tilgængelighed i stedet for at antage øjeblikkelig lagerbeholdning.

Overvejelser om vedligeholdelse og pålidelighed

Servosystemer er præcisionsbevægelseskomponenter, så forebyggende vedligeholdelse bør fokuseres på det komplette mekaniske og elektriske system frem for motoren alene.

1. Efterse mekaniske forbindelser:Kontroller monteringsbeslag, koblinger og transmissionskomponenter for at løsne eller unormalt slid.
2. Overvåg driftsadfærd:Uventede vibrationer, støj, temperaturstigning eller positionsafvigelse kan indikere udvikler mekaniske eller elektriske problemer.
3. Tjek kabelføring:Undersøg strøm- og feedbackforbindelser for beskadigelse, løshed eller forurening.
4. Gennemgå applikationsindlæsninger:En maskine, der gradvist har øget sin nyttelast, kan i sidste ende overstige originalen bevægelsesdesign.
5. Oprethold korrekte miljøforhold:Den specificerede IP54-beskyttelse skal ikke fortolkes som tilladelse til at udsætte motor til ethvert miljø uden yderligere vurdering.
6. Brug korrekte udskiftningsprocedurer:Udskiftning skal følge den relevante Schneider-dokumentation og maskinsikkerhed procedurer.

Målet med vedligeholdelse er ikke blot at holde motoren kørende. Det er at bevare positioneringsnøjagtighed, forudsigelig cyklus ydeevne, mekanisk sikkerhed og overordnet tilgængelighed af udstyr.

Ofte stillede spørgsmål
