Hvad er Schneider ILM0702P01A0000, og hvordan understøtter det Compact Servo Motion?

Hvad er Schneider ILM0702P01A0000?

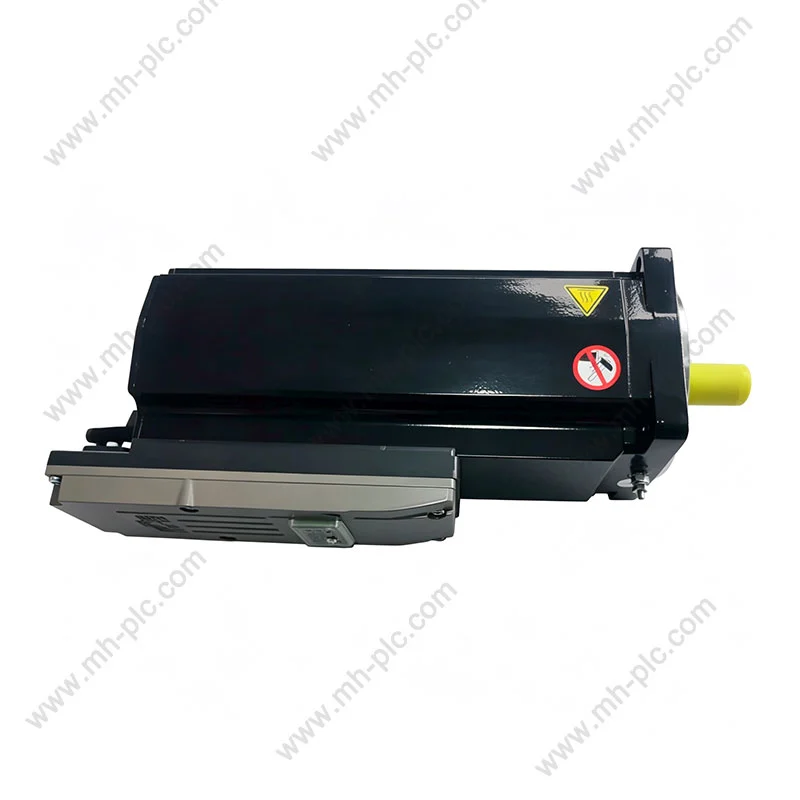

Schneider ILM0702P01A0000 er en Lexium 62 ILM integreret servomotor designet til PacDrive 3 motion-control arkitekturer. Schneider Electric angiver den som en integreret servomotor med et kontinuerligt stall-moment på 1,7 Nm, nominel udgangseffekt på 720 W og nominel hastighed på 6000 rpm. Den specificerede konfiguration inkluderer ikke en holdebremse.

I modsætning til et konventionelt arrangement, hvor en motor og en drivelektronik kan installeres separat, bringer et integreret servomodul vigtige drivfunktioner ind i enheden på motorsiden. Denne arkitektur kan være særlig nyttig i maskiner med flere akser eller modulære mekaniske sektioner, hvor reduktion af kabinethardware og forenkling af forbindelser er vigtige designmål.

Schneider Electric beskriver ILM-arkitekturen som understøttende plug-and-play-teknologi, hurtig sammenkobling gennem hybridkabler og reduktioner i ledninger og skabsplads. Producentens produktinformation angiver, at arkitekturen kan give op til 70 % mindre kabling, op til 90 % mindre skabsplads og op til 90 % mindre ledningstid, afhængigt af applikationen og systemkonfigurationen.

Hvordan fungerer den integrerede servoarkitektur?

Nøglekonceptet er decentralisering. I stedet for at koncentrere hver drevkomponent i et centralt elskab, flytter integrerede servomoduler en del af motion-control hardwaren tættere på den mekaniske akse.

Denne tilgang kan være værdifuld for maskiner, der indeholder mange uafhængigt styrede akser. En modulær maskine kan have mekaniske enheder placeret i forskellige positioner, mens bevægelseshardwaren forbliver tæt på den relevante motor. Resultatet kan være et renere maskinlayout og færre lange individuelle forbindelser mellem et centralt skab og hver akse.

Designet er især relevant, når maskinbyggere skal balancere præcisionsbevægelser med begrænset skabsplads. En integreret motor bør dog ikke vælges, blot fordi dens fysiske størrelse eller mærkeeffekt synes passende. Elektrisk kompatibilitet, controllerarkitektur, feedbackkrav, kabeldesign, termiske forhold, mekanisk belastning og maskinsikkerhedskrav skal også kontrolleres.

Hvad er de vigtigste specifikationer?

Følgende specifikationer giver et praktisk udgangspunkt for evaluering af ILM0702P01A0000. Schneider Electrics produktinformation og tekniske dokumentation identificerer kerneværdierne vist nedenfor.

Tredjeparts distributørdata viser også en 11 mm akseldiameter, en 70 mm flangestørrelse og en 226 mm samlet længde for denne model. For endeligt maskindesign skal måltegninger og producentens aktuelle tekniske dokumentation dog behandles som den kontrollerende reference.

Hvordan skal drejningsmoment og hastighed forstås?

En almindelig fejl i servovalg er kun at se på den maksimale hastighed. En vellykket bevægelsesakse kræver, at motoren opfylder applikationens komplette moment-hastighedsprofil.

ILM0702P01A0000 har en nominel hastighed på 6000 rpm og et kontinuerligt stall-moment på 1,7 Nm. Dens dokumenterede maksimale stall-drejningsmoment er 7,6 Nm. Disse tal skal fortolkes inden for producentens driftsbetingelser snarere end behandles som udskiftelige værdier.

• Kontinuerligt drejningsmoment:relevant for belastninger, der skal vedligeholdes over længere perioder.
• Maksimal drejningsmoment:relevant for acceleration, deceleration eller kortvarige belastningstoppe.
• Nominel hastighed:hjælper med at bestemme, om motoren kan opfylde den påkrævede maskincyklus.
• Belastningsinerti:påvirker accelerationsydelse og servotuning.
• Transmissionsforhold:ændrer drejningsmoment og hastighedskrav set af motoren.

Ingeniører bør derfor beregne det faktiske belastningsmoment, accelerationsmoment, reflekteret inerti, driftscyklus og påkrævet driftshastighed, før motoren bekræftes.

Hvorfor er feedback vigtig?

Servosystemer er afhængige af feedback for at bestemme, hvad motoren rent faktisk gør. ILM0702P01A0000 bruger absolut single-turn SinCos Hiperface-feedback, hvor producentens dokumentation specificerer 128 perioder for hastighedsfeedback-opløsning.

Rent praktisk hjælper feedback kontrolsystemet med at overvåge position og hastighed, så den kommanderede bevægelse kan sammenlignes med den faktiske motoriske adfærd. Dette er vigtigt for applikationer, der kræver gentagelig positionering, koordinerede akser, kontrolleret acceleration og nøjagtige bevægelsesprofiler.

Når en eksisterende servomotor udskiftes, bør ingeniører verificere feedback-typen i stedet for at antage, at en anden motor med tilsvarende effekt og drejningsmoment vil kommunikere korrekt med det eksisterende styresystem.

Hvordan kan det forenkle maskinledning?

En af de centrale fordele ved ILM-arkitekturen er dens tilgang til maskinledninger. Schneider Electric beskriver hurtig sammenkobling ved hjælp af hybridkabler til signal- og effektniveauer og fremhæver potentielle reduktioner i kabling, skabsplads og ledningstid.

Dette kan især være nyttigt i maskiner med mange akser. Traditionelle arkitekturer kan kræve flere motoreffekt-, feedback- og kontrolforbindelser for at bevæge sig mellem kabinettet og individuelle motorer. En decentraliseret arkitektur kan ændre det fysiske arrangement og forenkle maskinmodularisering.

Hvor kan denne servomotor bruges?

ILM0702P01A0000 er beregnet til industrielle motion-control arkitekturer snarere end generelle motorapplikationer. Dets integrerede design kan overvejes til maskinakser, hvor kontrolleret positionering, koordineret bevægelse og decentral drevarkitektur er påkrævet.

Anvendelsesegnethed afhænger af det komplette systemdesign. Motorens drejningsmoment, hastighed, feedback, miljøklassificering, mekaniske grænseflade, controllerkompatibilitet og driftscyklus bør alle evalueres før implementering.

Hvad skal ingeniører tjekke før installation?

Korrekt identifikation er især vigtig ved køb eller udskiftning af industrielle automationskomponenter. Inden du installerer ILM0702P01A0000, skal du overveje følgende tjekliste:

1. Modelnummer:Bekræft, at det komplette varenummer er ILM0702P01A0000.
2. Bremse konfiguration:Denne model er specificeret uden holdebremse.
3. Strømkrav:Bekræft, at systemets elektriske arkitektur er kompatibel med det dokumenterede 250–700 V nominelle forsyningsområde.
4. Controller kompatibilitet:Bekræft kompatibilitet med den tilsigtede PacDrive 3-arkitektur og bevægelsescontroller.
5. Feedback:Kontroller, at styresystemet understøtter det specificerede feedback-arrangement.
6. Mekaniske dimensioner:Kontroller flange, akseldiameter, aksellængde, monteringsretning og tilgængelig spillerum.
7. Belastningsegenskaber:Beregn drejningsmoment, inerti, acceleration, hastighed og driftscyklus.
8. Kabelføring:Brug det korrekte godkendte kabel og tilslutningsarrangement til systemet.
9. Miljø:Bekræft temperatur, støv, fugt, vibrationer og installationsforhold i forhold til den gældende dokumentation.

Hvilke vedligeholdelsesproblemer bør overvejes?

Servomotorer er præcisionskomponenter, så vedligeholdelse bør fokusere på driftsforhold såvel som selve motoren. Overdreven varme, forurening, mekanisk fejljustering, kabelskade, usædvanlige vibrationer eller unormal belastning kan påvirke systemets ydeevne.

• Undersøg mekaniske monterings- og akselkoblingsforhold.
• Kontroller kabler og stik for synligt slid eller beskadigelse.
• Overvåg unormale temperaturstigninger.
• Undersøg uventede vibrationer eller støj.
• Gennemgå tilbagevendende positions- eller bevægelsesfejl.
• Hold motoren og det omkringliggende installationsområde inden for de specificerede miljøforhold.
• Brug producentens dokumentation ved diagnosticering af feedback, kommunikation eller drevrelaterede fejl.

Schneider Electric leverer i øjeblikket produktdokumentation, softwaredownloads, ressourcer til produktvalg og information om erstatning/erstatning fra sin produktside.

Hvad skal købere bekræfte før køb?

Indkøb af industriel automatisering kræver mere end at matche et produktnavn. En køber bør fastslå, om den tilbudte komponent nøjagtigt matcher den påkrævede maskinkonfiguration.

Aktuelle distributøroplysninger illustrerer, hvorfor lager og pris skal verificeres på købstidspunktet. For eksempel varierer tilgængelighed og listepriser efter distributør og region, mens Schneider Electrics egne regionale sider kan vise vejledende priser og købsoplysninger, der er specifikke for det pågældende marked.

Integreret servoarkitektur vs. konventionelle kabinetdrev

Ingen af ​​arkitekturen bør behandles som universelt egnet. Det korrekte valg afhænger af maskinens topologi, akseantal, skabsbegrænsninger, miljøforhold, servicekrav, kontrolarkitektur og det samlede installationsdesign.

Ofte stillede spørgsmål

Afsluttende overvejelser

Schneider ILM0702P01A0000 er en specialiseret integreret servomotor i Lexium 62 ILM-familien. Dens 720 W nominelle effekt, 1,7 Nm kontinuerlige stall-moment, 6000 rpm nominel hastighed, absolut single-turn SinCos Hiperface feedback og bremsefri konfiguration gør den til en klart defineret komponent frem for en generisk servomotor.

Dens integrerede arkitektur er især relevant for maskinbyggere, der arbejder med modulært, multi-akset eller pladsbegrænset automationsudstyr. Den potentielle reduktion i skabsplads og ledninger kan forenkle maskinarkitekturen, mens det feltmonterede design kan understøtte mere distribuerede udstyrslayouts. Schneider Electric fremhæver specifikt reduktioner i kabelføring, skabsplads og ledningstid som kendetegn ved ILM-tilgangen.

For købs- og udskiftningsprojekter er det vigtigste trin at verificere den komplette konfiguration i stedet for at matche modellen alene efter udseende eller kraft. Elektrisk kompatibilitet, controller-arkitektur, feedback, mekaniske dimensioner, bremsekrav, miljøforhold, kabelkonfiguration og maskinbelastning bør alle gennemgås før installation.
